ケミカルアンカー®「カートリッジ型-注入方式ELLタイプ」

厚生労働省が危険有害性情報として「発がんのおそれの疑い」、「生殖能又は胎児への悪影響のおそれ」等を注意喚起している「スチレン」を原材料に使用しない変性ビニルエステル樹脂を採用し、支持金物、機器の取り付け等、使用量が少ない用途に最適な小容量（150cm3）カートリッジです。新設計を採用したことにより、低価格帯（スタンダードタイプ）のコーキングガンでの施工が可能となりました。

カタログDL

カタログ請求

取扱説明書

よくある質問

強度計算サービス

• 製品規格
• 梱包仕様
• 施工仕様

施工方法

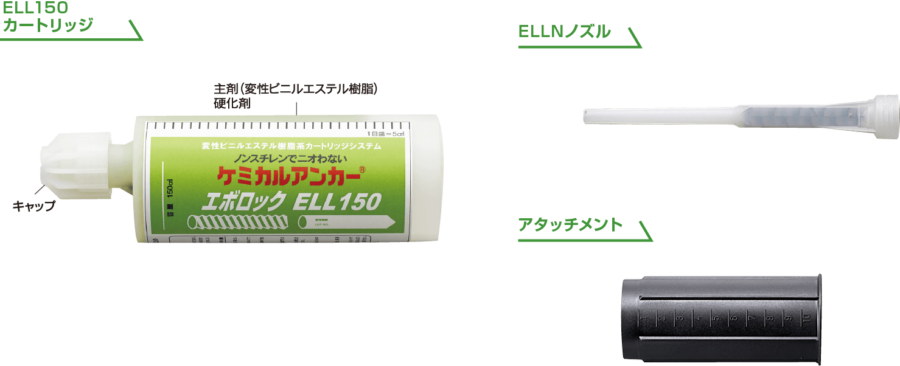

製品構成

★カートリッジ容量は150cm ³ です。
★ELLNノズル：らせん構造により主剤・硬化剤を確実に混合できます。
★アタッチメント：コーキングガンとELL150カートリッジを接続する部品です。

製品特長

樹脂硬化物の物性規格

ELLタイプの施工手順

使用方法

アンカー筋の形状

ELLタイプのアンカー筋は図のような形状のものを使用します。
アンカー筋の種類には、ネジボルト、異形棒鋼があります。

硬化時間

施工後の硬化時間は下表を参照して行ってください。

温度	-5℃	0℃	10℃	20℃	30℃
可使時間	60分	45分	15分	6分	3分
硬化時間	420分	180分	60分	30分	15分
